Laporan Akhir 2 Modul 3

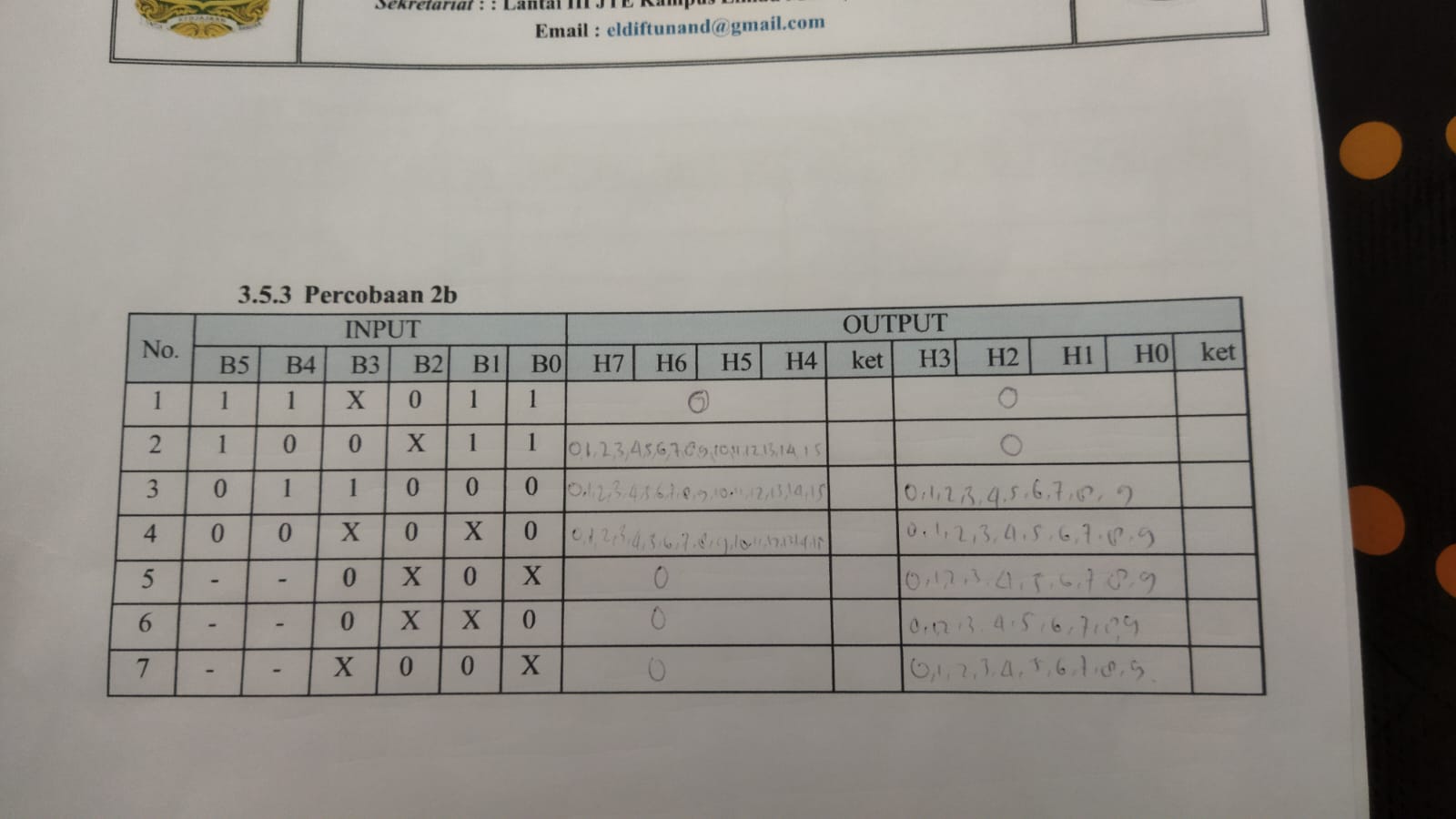

Gambar 1. Jurnal Percobaan 2 Modul 3
3. Rangkaian Simulasi[Kembali]
Percobaan 2 Asynchronous Binary Counter
Pada IC 74LS90, pin CKA terhubung ke clock dan berfungsi untuk mengatur keluaran Q0, sementara pin CKB juga terhubung ke clock dan berperan mengatur keluaran Q1, Q2, dan Q3.
Pada percobaan 2a, baik CKA maupun CKB mendapatkan input dari clock. Pin R0(1) dan R0(2) memiliki logika 0, sedangkan R9(1) dan R9(2) masing-masing memiliki logika 0 dan 1. Kondisi ini menyebabkan keluaran Q menghasilkan penghitung bilangan desimal. Pola output dapat diamati melalui LED yang menyala secara acak.
Untuk percobaan 2b, digunakan rangkaian asinkron, di mana pin CKB menerima input dari output pin CKA. Akibatnya, nilai CKB bergantung pada nilai CKA pada IC 74LS90.
Pin R0 (reset) dan R9 (set) berperan dalam memengaruhi perubahan keluaran Q, sehingga menghasilkan variasi nilai pada output.
Pada IC 7439, pin CKA, yang berupa input A, terhubung ke clock dan berfungsi untuk mengatur keluaran Q0. Sedangkan pin CKB, yang berupa input B, juga terhubung ke clock dan bertugas mengatur keluaran Q1, Q2, dan Q3.
Pada percobaan 2a, input clock diberikan kepada CKA dan CKB. Pin R0(1) dan R0(2) memiliki logika 1 dan 0, sehingga menghasilkan keluaran Q yang menghitung dari 0000 hingga 1111 secara tidak berurutan. Pola ini dapat diamati dari nyala LED.
Pada percobaan 2b, rangkaian asinkron digunakan, sehingga CKB menerima input dari output CKA. Hal ini membuat nilai CKB bergantung pada nilai CKA pada IC 74LS90.
