Laporan Akhir 1 Modul 3



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja

5. Video

6. Analisa

7. Download

1. Jurnal[Kembali]

Gambar 1. Jurnal Percobaan 1 modul 3

2. Alat dan Bahan[Kembali]

1. Alat

a.. Jumper

Gambar 2. Jumper

b.Panel DL 2203D

c.Panel DL 2203C

d.Panel DL 2203S

Gambar 3. Modul De Lorenzo

2. Bahan

a. IC 74Ls112(JK filp flop)

Gambar 4. IC 74LS112

b. IC 7404

Gambar 5. IC 7404

c. IC 7432

Gambar 6. IC 7432

b. Power DC

Gambar 7. Power DC

c. Switch (SW-SPDT)

Gambar 8. Switch

d. Logicprobe atau LED

Gambar 9. Logic Probe

3. Rangkaian Simulasi[Kembali]

Counter  Asyncronous  disebut  juga Ripple Through  Counter  atau Counter Serial (Serial Counter), karena output masing-masing flip-flop yang digunakan akan bergulingan (berubah kondisi dan “0” ke “1”) dan sebaliknya secara berurutan atau langkah demi langkah, hal ini disebabkan karena hanya flipflop  yang  paling  ujung  saja  yang  dikendalikan  oleh  sinyal  clock, sedangkan sinyal clock untuk flip-flop lainnya diambilkan dan masing-masing flip-flop sebelumnya.

Gambar 10. Rangkaian Proteus

Gambar 11. Gambar Rangkaian Percobaan 1 Modul 3

4. Prinsip Kerja[Kembali]

Pada rangkaian ini, digunakan komponen seperti JK Flip Flop, Logicprobe, dan Saklar SPDT. Rangkaian dirancang sebagai counter asinkron, karena hanya flip flop pertama yang menerima sinyal clock secara langsung, sedangkan flip flop lainnya bergantung pada output flip flop sebelumnya untuk pemicuan.

Input J dan K pada semua flip flop terhubung ke VCC, sementara input clock (CLK) disesuaikan seperti yang ditunjukkan pada diagram. Keadaan awal semua output adalah 0. Ketika sinyal clock diberikan pada flip flop pertama, terjadi fall time yang akan mengubah output dari 0 menjadi 1. Untuk flip flop kedua, karena masukan belum berubah, output tetap 0. Begitupun seterusnya sehingga terjadilah counter.

5. Video [Kembali]

6. Analisa[Kembali]

Gambar 12. Jawaban Soal Analisa Percobaan 1 Modul 3 No.1

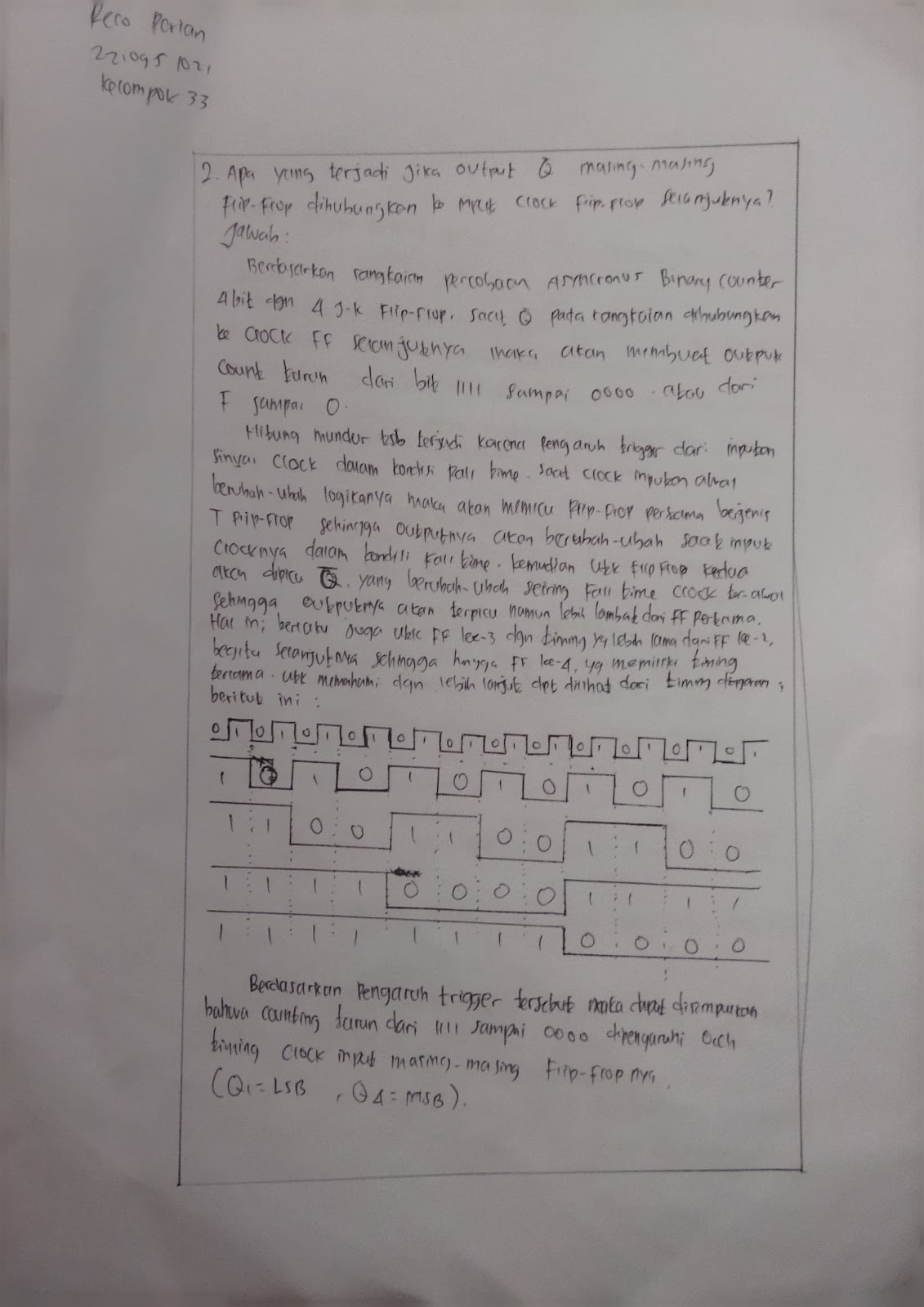

Gambar 12. Jawaban Soal Analisa Percobaan 1 Modul 3 No.2

7. Download[Kembali]

Download scan Laporan Akhir klik disini

Download Simulasi Rangkaian klik disini

Download Video klik disini

Download Datasheet JK Flip Flop klik disini

Download Datasheet LED klik disini

Download Datasheet Resistor klik disini

Download Datasheet Switch klik disini
