Percobaan 1 Kondisi 1
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang AND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 3 dan 4 input, kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.



  • Percobaan  Kondisi 1










Dari Gambar terlihat terdapat 3 gerbang AND dengan 3 input dan 4 input, kemudian gerbang NOR dengan 3 dan 4 input, kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.  Input awal rangkaian dikontrol menggunakan tiga saklar SPDT (Single Pole Double Throw).  Ketika saklar SPDT terhubung ke sumber Vcc, input akan berlogika tinggi (1), sedangkan jika terhubung ke ground, input akan berlogika rendah (0).

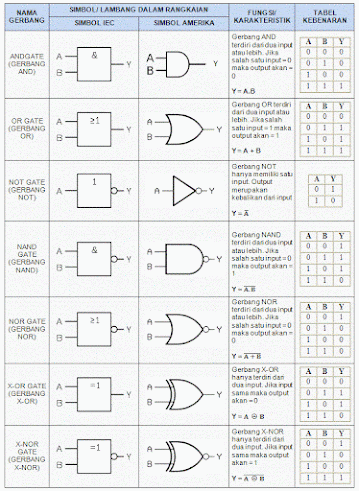

Berdasarkan tabel kebenaran gerbang logika, Gerbang AND akan mengalikan input dimana outputnya akan bernilai 1 ketika hasil perkaliannya bukan 0, artinya jika input tidak ada 0, maka outputnya akan berlogika tinggi (1) dan sebaliknya jika ada salah satu inputnya 0 maka outputnya akan berlogika rendah (0). Gerbang NOR akan berlogikan tinggi(1) ketikan hasil penjumlahan inputnya 0 dan akan berlogika rendah(0) ketika hasil penjumlahan inputnya 1. Gerbang XOR outputnya akan berlogika tinggi(1) ketika hasil penjumlahan  inputnya.ganjil  dan akan berlogika rendah(0) ketikan hasil penjumlahan input nya genap.  Gerbang XNOR outputnya akan berlogika tinggi(1) ketika hasil penjumlahan  inputnya genap  dan akan berlogika rendah(0) ketikan hasil penjumlahan input nya ganjil.
Dari Gambar terlihat bahwa semua gambar terhubung ke sumber Vcc sehingga semua input berlogika tinggi(1). Sehingga Semua input ke gerbang AND 1,2 dan 3 adalah berlogika tinggi(1) akan  menghasilkan output yang berlogika tinggi (1) juga. Pada gerbang NOR U4 inputnya adalah output dari gerbang AND 1,2,dan 3 yang berlogika tinggi(1) sehingga akan menghasilkan output yang berlogika rendah(0). Pada gerbang NOR U5 inputnya juga dari output gerbang AND 1,2 dan 3, terdapat 4 input dimana 1 input tambahan berasal dari paralel output gerbang AND 2 yang juga akan berlogika tinggi(1) ketika diparalelkan, sehingga output dari  gerbang NOR U5 adalah berlogika rendah(0). Selanjutnya Output dari kedua gerbang NOR yang berlogika rendah(0) akan menjadi input di Gerbang XOR yang akan menghasilkan output berlogika rendah(0). Yang terakhir yaitu gerbang XNOR inputnya adalah output dari Gerbang XOR yaitu berlogika rendah(0) dan output dari Gerbang NOR yang bjuga berlogika rendah(0), Sehingga gerbang XNOR akan menghasilkan output yang berlogika tinggi(1) dan akan menyebabkan Lampu LED berlogika tinggi(1) atau menyala.
